Uso diario
Visualización de datos en tiempo real

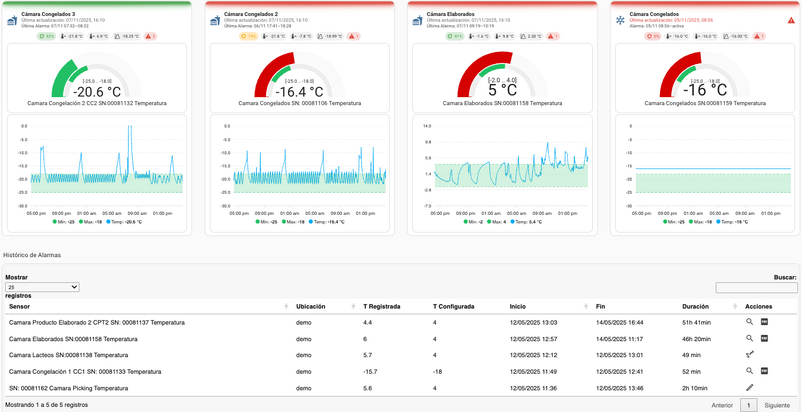

Una vez haya accedido a la aplicación, se mostrará un panel de control con la información más relevante de su instalación.
En este panel podrá observar cada uno de los registradores, tanto en tiempo real como el histórico de las últimas 24 horas (este periodo es configurable para cada sonda).

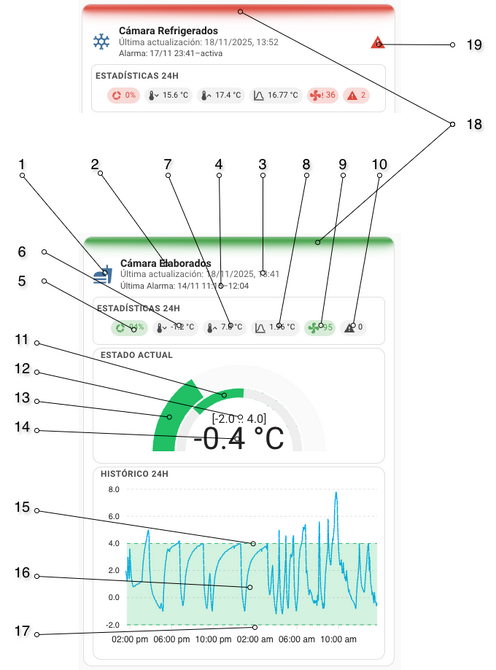

La tarjeta de cada sensor le dará de un solo vistazo toda la información relevante del sensor
En la cabecera de la tarjeta encontrará:
- (18) Franja superior: indica el estado actual de la cámara (verde en rango, amarillo en el límite, rojo, fuera de rango)
- (1) Icono asociado a la cámara
- (2) Nombre de la cámara
- (3) Última actualización de datos (se volverá de color rojo si hay algún problema en la transmisión de datos desde la sonda hasta el servidor)
- (4) Datos de la última alarma (inicio y fin)
- Línea de iconos, con los siguientes datos:
- (5) TTI: porcentaje de tiempo que la temperatura ha estado dentro del rango de trabajo definido (verde -> TTI > 75%, amarillo entre el 70% y el 75% y rojo -> TTI < 70%).
- (6) Temperatura mínima en las últimas 24 horas
- (7) Temperatura máxima en las últimas 24 horas
- (8) Temperatura media en las últimas 24 horas
- (9) Valoración de la cámara en la última hora frente a los 90 días anteriores. la IA de PiTemp utilizará todos los datos disponibles para establecer una puntuación al estado de la cámara en comparación con los 90 días anteriores. Este indicador puede ayudar a predecir fallos en los sistemas de refrigeración antes de que ocurran (versión 1.2.0 en adelante)
- (10) Número de alarmas en las últimas 24 horas. Al pasar el cursor por encima, indicará el tiempo total en el que el sensor ha estado en alarma.
- (19) Icono de alarma: si la cámara se encuentra con una alarma activa, aparecerá un triángulo rojo para indicarlo y poder así tomar medidas.
Justo debajo de la cabecera encontraremos los datos instantáneos del sensor:
- (12) El anillo exterior representa en modo visual, con colores verde, amarillo y rojo, el estado de la cámara y su temperatura.
- (11) El anillo interior muestra el rango configurado de la cámara en modo visual.
- (14) En el centro, en texto grande, aparece la temperatura actual de la cámara.
- (13) En el centro, en texto pequeño, aparecen los límites configurados de la cámara.
Pulsando sobre la temperatura del registrador podrá acceder a la pantalla de histórico.
Por último encontraremos el histograma de las últimas 24 horas del sensor donde podrá visualizar los datos recogidos por el sensor en las últimas 24 horas (16) junto con el rango configurado (15, 17) en verde para facilitar la visualización del gráfico.

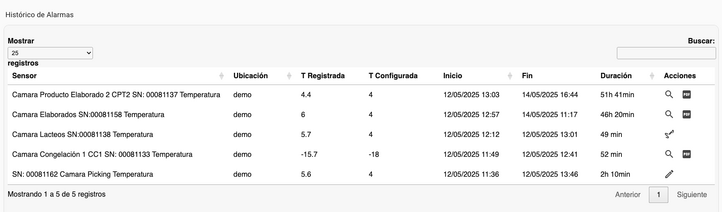

En la parte inferior verá el listado de alarmas generadas por cada uno de los sensores.
Para conocer más sobre la gestión de desviaciones y alarmas, consulte: Gestión de Alarmas
Los rangos de temperatura de cada registrador son configurables durante la instalación. De esta manera, con un simple vistazo podrá determinar si su sistema se encuentra dentro de los parámetros establecidos.
Visualización de datos históricos
PiTemp 2.0 almacena los datos de temperatura durante el tiempo necesario según las políticas de su instalación. Por defecto, los datos se conservan durante 90 días con granularidad completa, y posteriormente se mantienen agregados por hora para optimizar el almacenamiento.

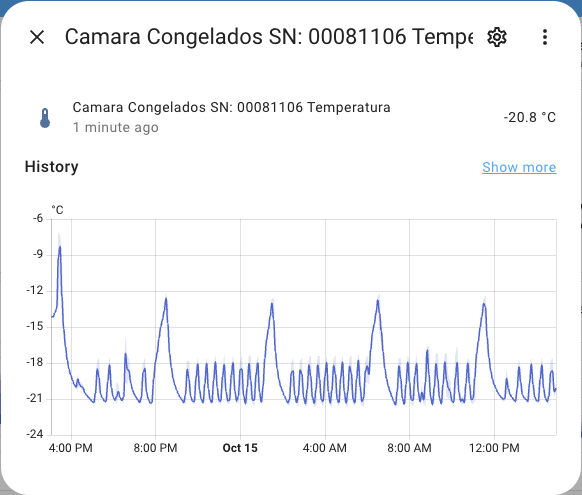

Para acceder al registro histórico de un sensor, pulse sobre el texto de Show More (en azul en la imagen superior)
Desde esta pantalla podrá:
- Consultar los registros de temperatura en el periodo que desee.

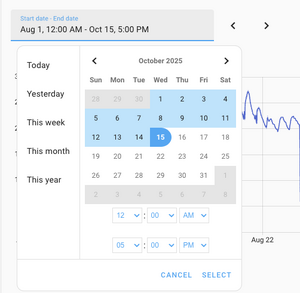

- Seleccionar las fechas en el recuadro superior izquierdo para acotar el rango temporal.
- Exportar los datos correspondientes al intervalo seleccionado.
> Nota: la consulta de grandes volúmenes de datos puede tardar algunos segundos en completarse.
---
Exportación de datos

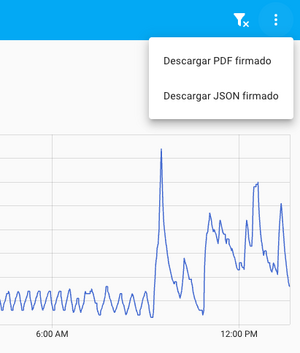

Desde la pantalla de datos históricos, pulsando sobre el menú de tres puntos (arriba a la derecha), podrá acceder a las opciones:
- Descargar PDF firmado
- Descargar JSON firmado
Al seleccionar cualquiera de estas opciones, se generará un archivo en formato PDF o JSON que contendrá los datos del periodo seleccionado junto con las firmas criptográficas necesarias para asegurar la inmutabilidad de los registros.
Formato del fichero PDF

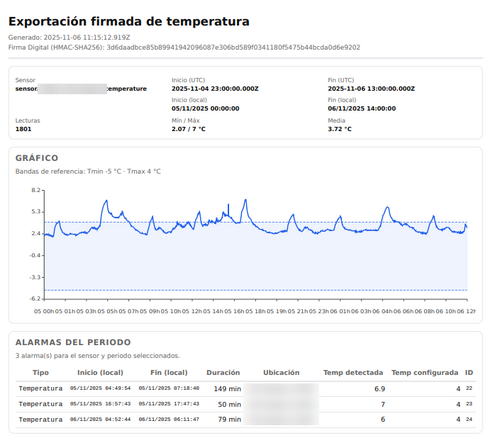

El fichero PDF firmado contiene:
- Cabecera:
- Fecha de la exportación en formato UTC
- Firma digital: Garantiza que los datos contenidos en el informe no han sido manipulados
- Nombre y número de serie del sensor.
- Fecha y hora de los datos exportados, tanto en formato local como en formato UTC.
- Número de puntos (datos) exportados.
- Temperatura mínima y máxima observada en el periodo
- Temperatura media observada en el periodo
- Gráfico: Grafico de las temperaturas registradas en el periodo con los límites configurados del sensor para fácil visualización de las desviaciones.
- Alarmas del periodo: Indica si en el periodo seleccionado se han producido alarmas por temperatura o por fallos de desconexión del sensor
- Detalle de lecturas y firmas: Contiene todos los puntos exportados junto con su firma digital que garantiza la trazabilidad.
Formato del fichero JSON
Cada línea del fichero contiene los siguientes campos:
| Campo | Descripción |
|---|---|
| Sensor | Identificador del sensor (nombre o número de serie, según configuración) |
| Count | Número de registros exportados |
| Data | Colección de datos exportados |
| Timestamp: Sello temporal UTC del registro | |
| Value: Valor registrado en ºC | |
| Signature: Firma criptográfica del registro |
Los sellos temporales (Timestamp) se registran siempre en hora universal coordinada (UTC). Esto garantiza que todos los datos de temperatura sean comparables y trazables internacionalmente, sin depender de cambios de zona horaria o del horario de verano.
Nota 1: Los estados unknown o unavailable generan alarmas automáticas y deben ser revisados para garantizar la continuidad de los registros.
Nota 2: Puede encontrar intervalos de varios minutos sin registros. Esto ocurre cuando no hay variaciones significativas de temperatura. La resolución mínima de los sensores es de 0.1 °C, y durante los periodos sin cambios se considera válido el último valor registrado.
Volver al panel principal
Puede regresar al panel de resumen en cualquier momento pulsando sobre el botón «Resumen» situado en la parte superior izquierda de la interfaz.
---
